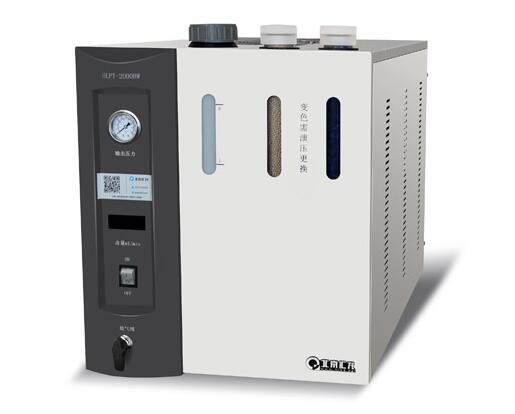

氫氣發生器的系統組成、結構組成及工作原理是什么？

　　氫氣發生器系統主要由電解系統、壓力控制系統、凈化系統和顯示系統組成。氫氣發生器硬件結構由電解池、純水箱、氫/水分離器、收集器、干燥器、傳感器、壓力調節閥、開關電源等部件組成。



　　氫氣發生器工作原理：

　　只電解純水即可產氫。通電后，電解池陰極產氫氣，陽極產氧氣，氫氣進入氫/水分離器。氧氣排入大氣。氫/水分離器將氫氣和水分離。氫氣進入干燥器除濕后，經穩壓閥、調節閥調整到額定壓力(0.02～0.45Mpa可調)由出口輸出。電解池的產氫壓力由傳感器控制在0.45Mpa左右，當壓力達到設定值時，電解池電源供應切斷;壓力下降，低于設定值時電源恢復供電。

　　電解氫采用目前最先進的膜分離技術，采用優質不銹鋼池體，由紅外光電反饋裝置與穩壓穩流開關電源組成的壓力控制系統，可使氫氣的發生量根據輸出的需要自動調整，確保輸出流量和壓力的穩定性，可為國內外各種不同類型的色譜儀提供燃氣或載氣，產品廣泛應用于化工、環保、石油、造紙、電力、食品、制藥、科研等領域。
